Nadajnik AT9S z odbiornikiem R9DS (10CH) | 1RL0010 RADIOLINK
Nadajnik RadioLink AT9S z odbiornikiem R9DS
10CH
Dziesięciokanałowy zestaw RC 2,4GHz FHSS/DSSS. Odbiornik telemetryczny R9DS. Pamięć na 15 modeli, dowolnie przypisywane kontrolery i przełączniki, telemetria na wyświetlaczu.

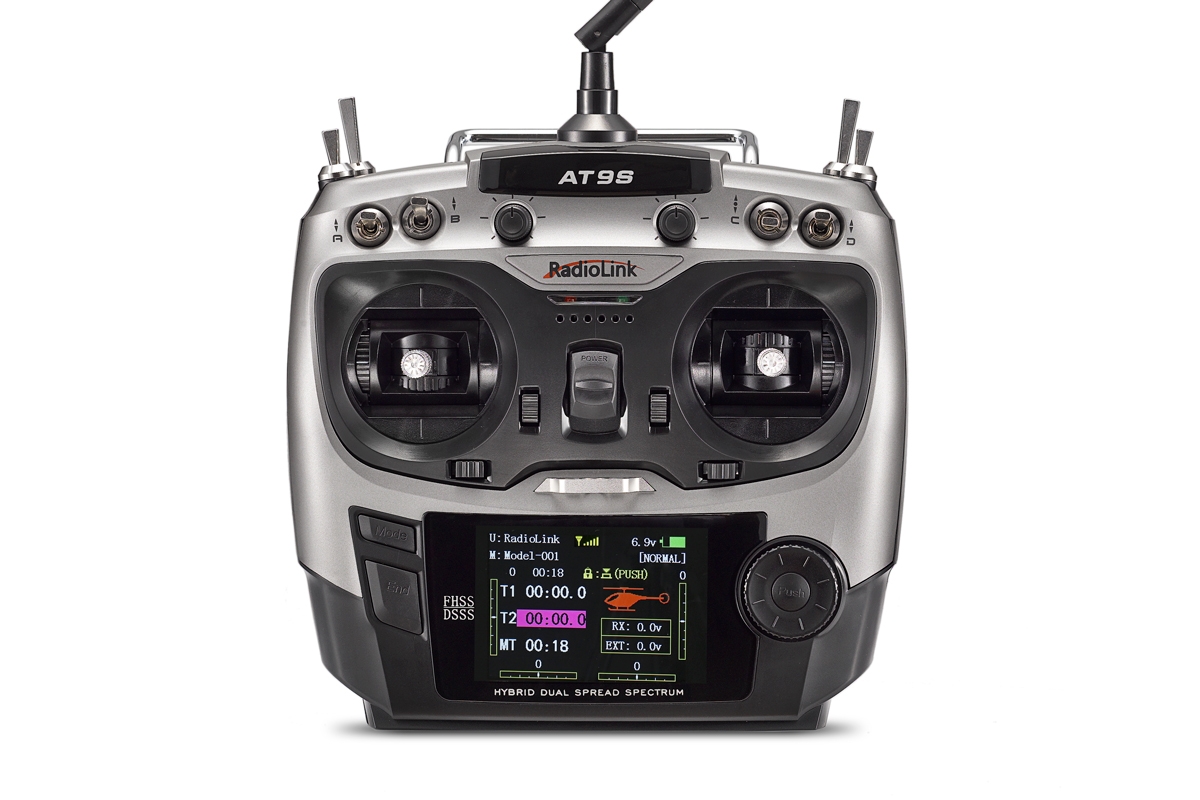

RadioLink AT9S to dziesięciokanałowy nadajnik komputerowy dla modelarzy rekreacyjnych i sportowych, umożliwiający wygodne sterowanie wszystkimi obecnie popularnymi typami modeli - zmotoryzowanymi modelami akrobacyjnymi, szybowcami, helikopterami, multicopterami, samochodami i innymi pojazdami lądowymi oraz statkami. Charakteryzuje się praktyczną obudową idealnie leżącą w dłoni oraz klasycznym, sprawdzonym przez lata ergonomicznym rozmieszczeniem elementów sterujących.
Elementy sterujące
Do sterowania głównymi funkcjami zastosowano precyzyjne sterowanie krzyżowe z możliwością regulacji siły sprężyn neutralizujących oraz możliwością przesunięcia zablokowanej osi gazu w lewo lub w prawo. Dzięki temu można dowolnie wybierać tryby pracy kontrolerów krzyżowych 1-4. Dźwignie sterujące mają regulowaną długość, można kupić także długie głowice aluminiowe (z gwintem M3). Łatwo dostępne cyfrowe trymery posiadają sygnał dźwiękowy kroku oraz graficzne wyświetlanie pozycji na wyświetlaczu. Dodatkowymi funkcjami proporcjonalnymi można sterować za pomocą dwóch pokręteł znajdujących się z tyłu nadajnika oraz dwóch pokręteł umieszczonych pośrodku nad głównym wyłącznikiem zasilania. 8 przełączników (w tym trzy trójpozycyjne i jeden chwilowy dwupozycyjny) może służyć jako przełączniki kanałów, do przełączania trybów lotu lub włączania/wyłączania miksów. Elementy sterujące można dowolnie przypisywać.
Zasilanie nadajnika

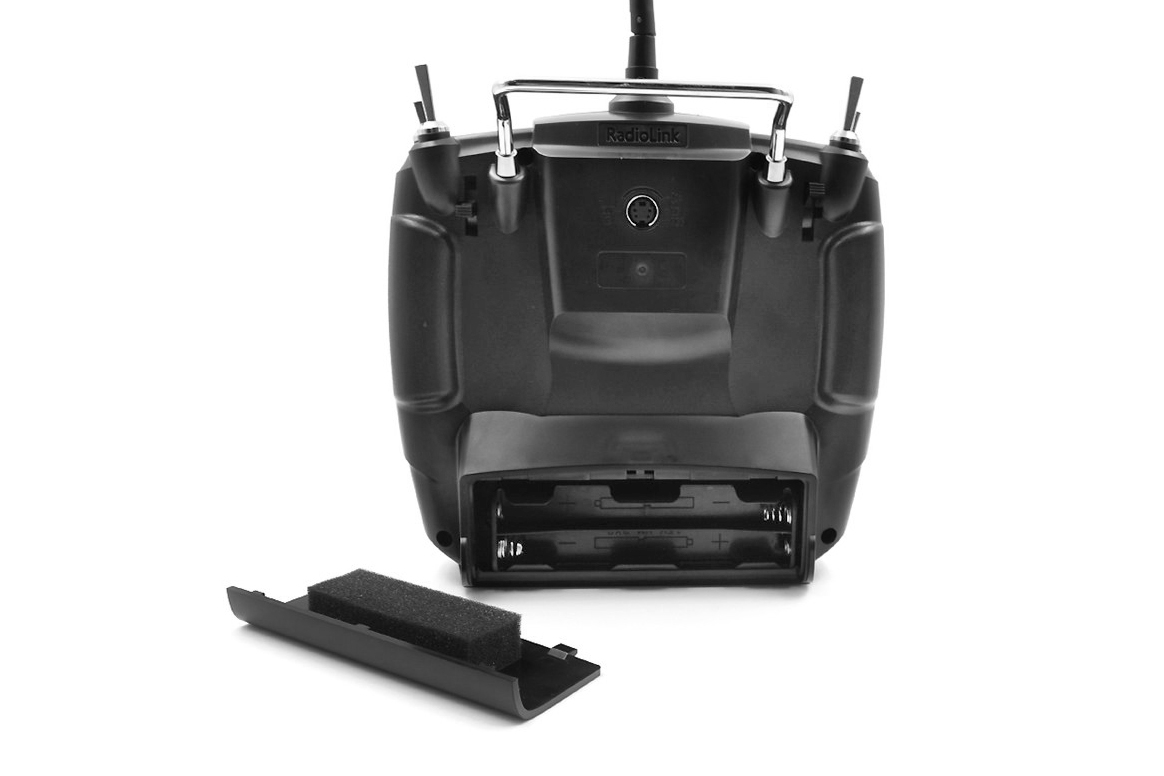

AT9S umożliwia wykorzystanie szerokiej gamy źródeł zasilania: 8 baterii alkalicznych włożonych do uchwytu dostarczonego z nadajnikiem, 8-ogniwowe zestawy akumulatorów NiMH (rozmiar AA) lub 2-4S LiPo, Li-Ion, LiFe. Napięcie akumulatora pokazywane jest na wyświetlaczu numerycznie i graficznie, istnieje możliwość regulacji poziomu progu sygnalizacji niskiego napięcia.
System transmisji
AT9S wykorzystuje unikatową technologię Radiolink wykorzystującą jednoczesną transmisję DSSS+FHSS ze przeskakiwaniem częstotliwości, aby zapewnić duży zasięg, niezawodność i doskonałą odporność na zakłócenia. System umożliwia transmisję danych telemetrycznych z odbiornika i ich wyświetlanie na wyświetlaczu nadajnika.
Interfejs użytkownika
Do programowania przetwornika wykorzystywane jest obrotowe koło/przycisk do programowania 3D oraz dwa przyciski wraz z podświetlanym, kolorowym graficznym wyświetlaczem LCD. Wyświetlacz ma regulowany kontrast i możliwość wyboru trybu wyświetlania „kolor na czarnym” lub „kolor na białym”, co zapewnia idealne dopasowanie do otaczających warunków oświetleniowych.
Oprogramowanie
Oprogramowanie klasycznego typu z zaprogramowanymi miksami i szablonami programów dla różnych typów modeli. AT9S posiada pamięć na 15 modeli.
Menu
Menu operacyjne składa się z trzech podstawowych ekranów: Ekran startowy służy do obsługi nadajnika w trybie normalnej pracy - wyświetla typ i nazwę wybranego modelu, aktualny tryb lotu, rodzaj używanego odbiornika, położenie trymerów cyfrowych , napięcie zasilania nadajnika, dane timera, a w przypadku korzystania z odbiornika telemetrycznego także odbiornik napięcia zasilania. Ekran telemetryczny wyraźnie wyświetla dane ze wszystkich podłączonych czujników i modułów telemetrycznych, a ekran Servo Monitor zapewnia graficzną reprezentację ruchów serw we wszystkich kanałach. Menu programu dla przejrzystości jest zawsze podzielone na dwie części – podstawowe menu BASIC zawiera podstawowe ustawienia systemowe przetwornika, podstawowe ustawienia modelu (typ modelu, przyporządkowanie elementów sterujących i przełączników, rozmiary i zwroty odchyłek, trymy, podtrymy, odchyłki podwójne i wykładnicze itp.). Menu zaawansowane ADVANCE zawiera dowolnie programowalne miksy, specjalne miksy specyficzne dla danego typu modelu (krzywe przepustnicy i zbiorcze, miks motylkowy, miks na powierzchnie ogona motylkowego itp.).
Zaprogramowane typy modeli:
RadioLink AT9S to dziesięciokanałowy nadajnik komputerowy dla modelarzy rekreacyjnych i sportowych, umożliwiający wygodne sterowanie wszystkimi obecnie popularnymi typami modeli - zmotoryzowanymi modelami akrobacyjnymi, szybowcami, helikopterami, multicopterami, samochodami i innymi pojazdami lądowymi oraz statkami. Charakteryzuje się praktyczną obudową idealnie leżącą w dłoni oraz klasycznym, sprawdzonym przez lata ergonomicznym rozmieszczeniem elementów sterujących.
Elementy sterujące
Do sterowania głównymi funkcjami zastosowano precyzyjne sterowanie krzyżowe z możliwością regulacji siły sprężyn neutralizujących oraz możliwością przesunięcia zablokowanej osi gazu w lewo lub w prawo. Dzięki temu można dowolnie wybierać tryby pracy kontrolerów krzyżowych 1-4. Dźwignie sterujące mają regulowaną długość, można kupić także długie głowice aluminiowe (z gwintem M3). Łatwo dostępne cyfrowe trymery posiadają sygnał dźwiękowy kroku oraz graficzne wyświetlanie pozycji na wyświetlaczu. Dodatkowymi funkcjami proporcjonalnymi można sterować za pomocą dwóch pokręteł znajdujących się z tyłu nadajnika oraz dwóch pokręteł umieszczonych pośrodku nad głównym wyłącznikiem zasilania. 8 przełączników (w tym trzy trójpozycyjne i jeden chwilowy dwupozycyjny) może służyć jako przełączniki kanałów, do przełączania trybów lotu lub włączania/wyłączania miksów. Elementy sterujące można dowolnie przypisywać.
Zasilanie nadajnika
AT9S umożliwia wykorzystanie szerokiej gamy źródeł zasilania: 8 baterii alkalicznych włożonych do uchwytu dostarczonego z nadajnikiem, 8-ogniwowe zestawy akumulatorów NiMH (rozmiar AA) lub 2-4S LiPo, Li-Ion, LiFe. Napięcie akumulatora pokazywane jest na wyświetlaczu numerycznie i graficznie, istnieje możliwość regulacji poziomu progu sygnalizacji niskiego napięcia.
System transmisji
AT9S wykorzystuje unikatową technologię Radiolink wykorzystującą jednoczesną transmisję DSSS+FHSS ze przeskakiwaniem częstotliwości, aby zapewnić duży zasięg, niezawodność i doskonałą odporność na zakłócenia. System umożliwia transmisję danych telemetrycznych z odbiornika i ich wyświetlanie na wyświetlaczu nadajnika.
Interfejs użytkownika
Do programowania przetwornika wykorzystywane jest obrotowe koło/przycisk do programowania 3D oraz dwa przyciski wraz z podświetlanym, kolorowym graficznym wyświetlaczem LCD. Wyświetlacz ma regulowany kontrast i możliwość wyboru trybu wyświetlania „kolor na czarnym” lub „kolor na białym”, co zapewnia idealne dopasowanie do otaczających warunków oświetleniowych.
Oprogramowanie
Oprogramowanie klasycznego typu z zaprogramowanymi miksami i szablonami programów dla różnych typów modeli. AT9S posiada pamięć na 15 modeli.
Menu
Menu operacyjne składa się z trzech podstawowych ekranów: Ekran startowy służy do obsługi nadajnika w trybie normalnej pracy - wyświetla typ i nazwę wybranego modelu, aktualny tryb lotu, rodzaj używanego odbiornika, położenie trymerów cyfrowych , napięcie zasilania nadajnika, dane timera, a w przypadku korzystania z odbiornika telemetrycznego także odbiornik napięcia zasilania. Ekran telemetryczny wyraźnie wyświetla dane ze wszystkich podłączonych czujników i modułów telemetrycznych, a ekran Servo Monitor zapewnia graficzną reprezentację ruchów serw we wszystkich kanałach. Menu programu dla przejrzystości jest zawsze podzielone na dwie części – podstawowe menu BASIC zawiera podstawowe ustawienia systemowe przetwornika, podstawowe ustawienia modelu (typ modelu, przyporządkowanie elementów sterujących i przełączników, rozmiary i zwroty odchyłek, trymy, podtrymy, odchyłki podwójne i wykładnicze itp.). Menu zaawansowane ADVANCE zawiera dowolnie programowalne miksy, specjalne miksy specyficzne dla danego typu modelu (krzywe przepustnicy i zbiorcze, miks motylkowy, miks na powierzchnie ogona motylkowego itp.).
Zaprogramowane typy modeli:
- Szybowiec (1 skrzydło + 1 klapa)
- Szybowiec (2 skrzydła + 1 klapa)
- Szybowiec (2 skrzydła + 2 klapy)
- Samolot akrobacyjny
- Śmigłowiec
- Multikopter
Zaprogramowane miksy i funkcje:
- Ustawienie kierunku odchyleń serwa
- Ustalanie punktów końcowych ugięcia
- Subtrim
- Rozmiar kroku przycinania
- Podwójne ugięcie
- Wykładniczy przebieg odchyleń
- Wyłączenie silnika
- Bezpieczna bezczynność
- Bezpieczne odchylenia awaryjne
- Zdalna kontrola wzmocnienia żyroskopu dla helikopterów i samolotów
- Trzy timery
- Nauczyciel-uczeń
- Monitor serwa
- Flaperony
- Eleon
- Powierzchnie ogona
- 8 dowolnie programowalnych miksów (4 liniowe, 4 z 5-punktową krzywą)
- Hamulce aerodynamiczne
- Kontrola krzywizny krawędzi spływu dla szybowców
- Miks lotek i steru kierunku
- Miks klap
- Miks klapowo-skrzydłowy
- Ailevator - winda na 2 serwa
- Wykończenie klapy
- Miks motylkowy
- Krzywa przepustnicy (dla samolotów z napędem)
- Opóźnienie przepustnicy
- Krzywa przepustnicy (7-punktowa dla helikopterów)
- Krzywa zbiorcza (7-punktowa dla helikopterów)
- Revomix
- Deska do miksów (8 typów)
- Miks z gazem (dla helikopterów)
- Limit odchyleń cyklicznych
- Trymowanie zbiorcze i przepustnicy podczas zawisu
- Przycinanie wysokiego i niskiego kolektywu
- Autorotacja
- Kontrola gubernatora
- Tryby lotu (do 5 trybów dla szybowców i helikopterów)
- Tryby lotu jednostki sterującej lotem dla multicopterów i dronów
Gniazdo micro USB (znajdujące się pod pokrywą na spodzie nadajnika) służy do aktualizacji oprogramowania przy pomocy komputera PC. Istnieje możliwość aktualizacji oprogramowania nadajnika do pracy 12-kanałowej w celu umożliwienia korzystania z odbiorników R12DS i R12DSM Mini.
Gniazdo nauczyciel-uczeń służy do sterowania modelami z podwójnym systemem sterowania za pomocą dwóch nadajników Radiolink połączonych kablem nauczyciel-uczeń; AT9S może służyć zarówno jako nadajnik dla nauczyciela, jak i ucznia. Pełniąc rolę nadajnika nauczyciela, pozwala uczniowi nadawać wszystkie kanały lub tylko wybrane; możliwe jest także przekazanie części kontroli uczniowi. Oprócz klasycznego kabla (1RL0058) istnieje także możliwość wykorzystania połączenia bezprzewodowego za pomocą odbiornika z wyjściem PPM podłączonego specjalną przejściówką (1RL0056) do gniazda nauczyciel-uczeń nadajnika nauczyciela; odbiornik jest sparowany z nadajnikiem ucznia.

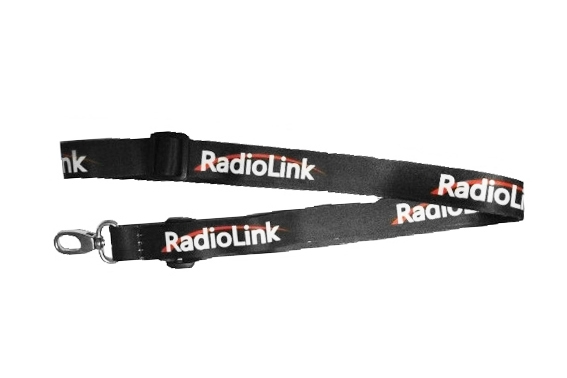

Pasek w zestawie
Możesz zawiesić AT9S na szyi na wieszaku centralnym, korzystając z paska dostarczonego w zestawie RC.
Telemetria
W przypadku korzystania z odbiornika telemetrycznego (R9DS) na wyświetlaczu nadajnika wyświetlane jest napięcie zasilania odbiornika oraz siła sygnału (z możliwością regulacji poziomu progu sygnalizacji ostrzegawczej). Po podłączeniu modułu telemetrycznego PRM-01 mierzone i wyświetlane jest także napięcie akumulatora napędu (1-6S LiPo).
Kompatybilne odbiorniki:

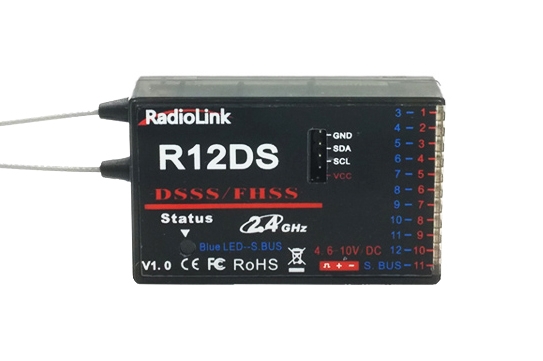

Telemetria, pełny zakres: R9DS, R12DS (wymaga aktualizacji oprogramowania do 12 kanałów)
Nietelemetryczny, pełny zakres: R12DSM Mini (wymaga aktualizacji oprogramowania do 12 kanałów)
Nietelemetryczne, ograniczony zasięg: R6DS, R6DSM Mini
(Uwaga: nadajnik NIE jest kompatybilny z odbiornikami Radiolink R8EF i R8FM)
Zestaw zawiera:
-
Nadajnik AT9S
-
R9DS 9-kanałowy odbiornik telemetryczny (10 kanałów z wyjściem szeregowym S-BUS)
-
Pasek
-
Instrukcję obsługi
| Modulacja / kodowanie |
2,4GHz FHSS/DSSS |
| Liczba kanałów |
10 |
| Waga (z 8 akumulatorami AA NiMH) |
760g |
| Zasilanie (8x baterie alkaliczne AA) | 12V |
| Zasilanie (8x AA NiMH) |
9,6V |
| Zasilanie ogniw Li-XX |
2-4S |
